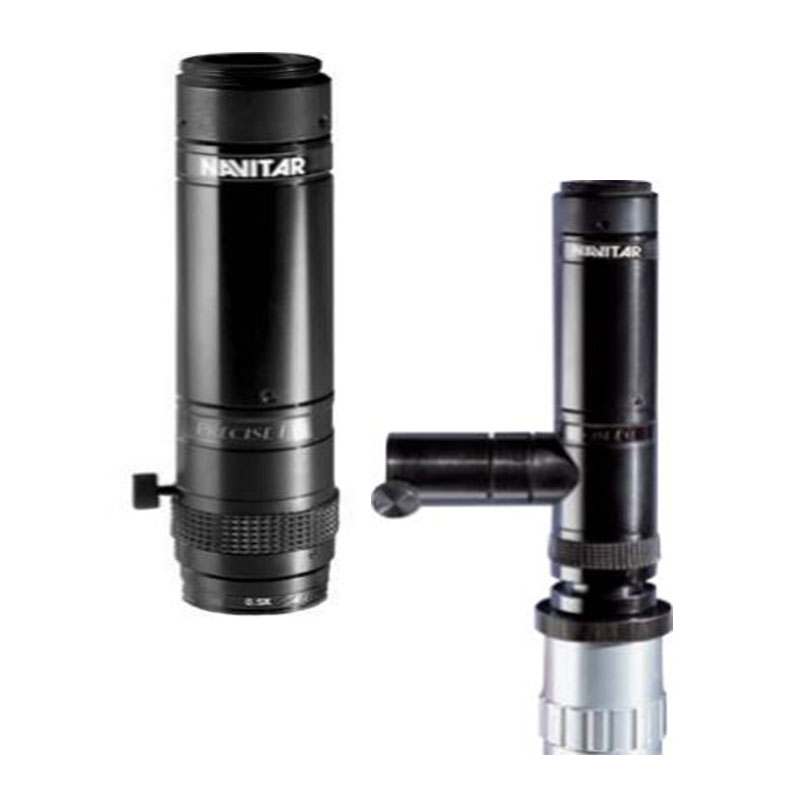

Precise Eye 定焦系統

產品簡介：Navitar 的 Precise Eye 系列鏡頭的設計旨在提供比標準 C-接口攝像鏡頭更好的光學性能。

產品型號：Precise Eye

更新時間：2024-12-24

產品品牌：Navitar

訪問量：521

服務熱線

18913364201

立即咨詢

產品分類

PRODUCT CLASSIFICATION

一文解析Navitar顯微成像鏡頭特質

按需配置的成像解決方案和系統集成服務

生命科學成像領域-模塊化光學解決方案

看得清，檢得快，Navitar高倍率寬視場鏡頭系列

一“ 聚”兩得，模塊式雙視顯微鏡

在線留言

ONLINE MESSAGE

留言框

產品：
您的單位：
您的姓名：
聯系電話：
常用郵箱：
詳細地址：
省份：
留言內容：

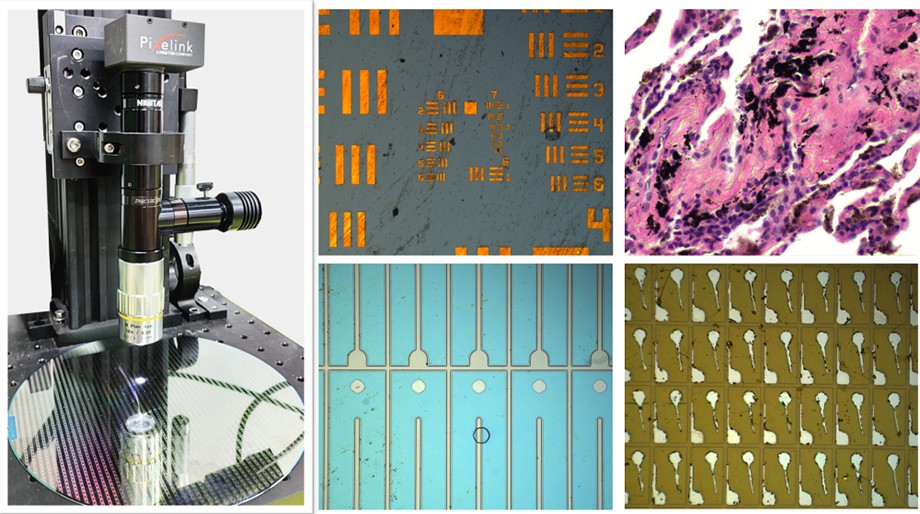

應用場景

1. 機器視覺：

w 在自動化生產線中，PreciseEye系列鏡頭可用于高精度測量、缺陷檢測、產品識別等任務，提升生產效率和產品質量。

w 適用于機器人視覺系統，輔助機器人進行精準定位和抓取操作。

2. 生物醫學診斷：

w 在醫療領域，該系列鏡頭可用于細胞觀察、病理切片分析、生物樣品顯微成像等，為醫生提供清晰的圖像支持。

w 適用于流式細胞儀、顯微鏡等生物醫學設備，提升檢測精度和效率。

3. 半導體檢測：

w 在半導體制造業中，PreciseEye系列鏡頭可用于芯片檢測、封裝線檢查等，確保產品質量和生產流程的順暢。

4. 科研與教育：

w 在科研單位和大專院校中，該系列鏡頭可用于微觀世界的觀察、實驗分析等，輔助教學和研究工作。

5. 工業檢測與測量：

w 適用于各種精密測量和檢測任務，如精密零件的尺寸測量、表面質量檢測等。

系統特點

1. 高分辨率和低失真率：

w PreciseEye系列鏡頭具有高分辨率和低失真率的特點，能夠清晰呈現細節，減少圖像變形，確保測量和檢測的準確性。

w 其分辨能力超過了標準C型安裝的視頻鏡頭和大部分類似的微光學器件，圖像分辨率可達到220 lp/mm。

2. 高對比度：

w 該系列鏡頭能夠提供更高的對比度，增強亮色與暗色之間的差異，從而提升圖像處理系統的性能。

3. 寬波段透射率：

w 使用了高品質、寬波段、高效率、抗反射的涂層，適用于400nm至1000nm的光譜范圍，允許鏡頭接收來自NIR激光二極管和NdYAG激光器的圖像光源。

4. 超長工作距離：

w 可以在超長工作距離下提供高倍放大率，為設備、待測物品的處理和照明提供了必需的空間。

5. 靈活的設計：

w 采用模塊式設計，可互換式設計加上種類繁多的各種附件，如固定的或3毫米微調對焦，可以輕松滿足用戶的不同需求。

w 照明方面，可選用光纖、LED、同軸、環形光或其它光源，適應特定應用場合的需求。

6. 機械穩定性：

w 鏡頭設計堅固耐用，可在嚴酷的震動環境中保持機械穩定性，確保長時間使用的可靠性和穩定性。

7. 廣泛的兼容性：

w 可連接到所有采用C型安裝的攝像機上，方便用戶集成到現有的視覺系統中。

w 綜上所述，Navitar鏡頭的PreciseEye系列以其高分辨率、低失真率、高對比度、寬波段透射率、超長工作距離、靈活的設計、機械穩定性和廣泛的兼容性等特點，在機器視覺、生物醫學診斷、半導體檢測等多個應用場景中展現出卓越的性能和廣泛的應用價值。

型號對標表

Precise Eye 鏡頭
物鏡	后端適配器倍率					工作距離	匹配相機芯片尺寸	解析度(μm)	景深
	0.5X	0.67X	1X	1.33X	2X
	綜合光學放大倍率
0.25X	0.23X	0.30X	0.45X	0.60X	0.90X	310	1/4"-2/3"mm	18.8	1.59
0.5X	0.46X	0.60X	0.90X	1.2X	1.8X	175		9.4	0.4
0.75X	0.68X	0.90X	1.35X	1.80X	2.70X	113		6.2	0.18
1.0X	0.90X	1.2X	1.80X	2.40X	3.60X	92		4.6	0.1
1.5X	1.35X	1.80X	2.70X	3.59X	5.40X	51		3.2	0.04
2X	1.80X	2.4X	3.60X	4.80X	7.2X	36		2.4	0.02
5X	2.23X	2.98X	4.45X	5.92X	8.90X	34		2.18	0.014
10X	4.45X	5.96X	8.9X	11.80X	17.80X	33		1.09	0.0035
20X	8.90X	11.90X	17.80X	23.70X	35.60X	20		0.73	0.0016
50X	22.30X	29.80X	44.50X	59.20X	89.00X	13		0.55	0.0009
